Świstawka elektroniczna umożliwia precyzyjny pomiar głębokości do zwierciadła wody w studniach, piezometrach i otworach badawczych. Kontakt sondy z cieczą uruchamia jednoznaczny sygnał optyczno-akustyczny, dlatego wynik tylko w małym stopniu zależy od reakcji operatora. Rozwiązanie ogranicza ryzyko błędów typowych dla tradycyjnych metod, opartych na samodzielnym rozpoznawaniu odgłosu kontaktu przyrządu z wodą.
Powtarzalność serii pomiarowej nadal wymaga zachowania stałego punktu odniesienia, prawidłowego prowadzenia taśmy oraz uwzględnienia warunków panujących w otworze. Wilgotne ściany, osady, piana lub ruch zwierciadła mogą wpływać na moment aktywacji czujnika. Właściwa metodyka pozwala rozpoznać takie zakłócenia i uzyskać wiarygodne dane.

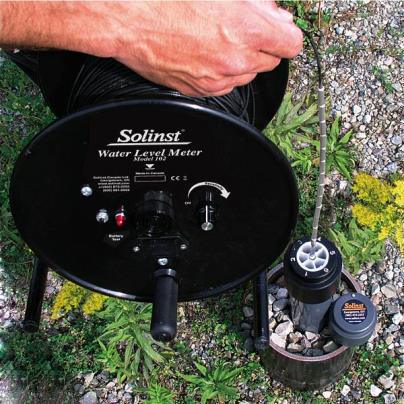

Czym jest świstawka elektroniczna?
Świstawka elektroniczna, nazywana także miernikiem poziomu wody, jest przenośnym urządzeniem do punktowego określania głębokości położenia zwierciadła. Typowy zestaw składa się z:
- sondy pomiarowej z elektrodami,
- precyzyjnie wyskalowanej taśmy lub kabla,
- bębna,
- układu sygnalizacji świetlnej i dźwiękowej,
- zasilania bateryjnego.
Zależnie od modelu urządzenie może mieć również hamulec bębna, tester baterii, prowadnicę taśmy, regulator czułości albo czujnik dna.
Wynik odczytany z podziałki określa odległość między ustalonym punktem odniesienia a zwierciadłem wody. Świstawka nie mierzy bezpośrednio objętości wody zgromadzonej w studni ani wydajności ujęcia. Takie dane wymagają dodatkowych informacji, na przykład głębokości i geometrii obiektu albo wyników próby pompowania.
Elektronicznej świstawki nie należy utożsamiać z tradycyjnym gwizdkiem hydrogeologicznym. Gwizdek sygnalizuje kontakt z wodą za pomocą dźwięku powstającego podczas zanurzenia przyrządu. W mierniku elektronicznym moment zetknięcia sondy z cieczą wykrywa układ elektryczny.
Zasada działania miernika poziomu wody
Sonda świstawki ma dwa elementy przewodzące oddzielone izolatorem. W powietrzu obwód pozostaje otwarty. Zanurzenie punktu pomiarowego w wodzie powoduje połączenie elektrod przez przewodzącą ciecz. Układ uruchamia wtedy lampkę oraz sygnał dźwiękowy.
Operator zatrzymuje taśmę w chwili pojawienia się sygnału. Następnie lekko unosi sondę do momentu jego zaniku i ponownie opuszcza ją do wody. Kilkukrotne przejście przez granicę zwierciadła pozwala potwierdzić położenie powierzchni cieczy.
Znaczenie przewodności wody
Zasada działania miernika opiera się na przewodności elektrolitycznej cieczy. Naturalne wody podziemne zawierają rozpuszczone jony, dlatego zazwyczaj bez problemu zamykają obwód.
Woda o bardzo niskiej mineralizacji może nie wywołać sygnału przy standardowym ustawieniu urządzenia. Brak reakcji sondy nie zawsze oznacza więc awarię. W modelach wyposażonych w regulator czułości można zwiększyć czułość układu i ponowić odczyt.
Działanie miernika sprawdza się w wodzie wodociągowej. Woda destylowana nie nadaje się do takiego testu ze względu na bardzo niską przewodność.
Punkt zerowy sondy i podziałka
Podziałka taśmy odnosi się do punktu zerowego sondy. Jego położenie zależy od budowy czujnika i może znajdować się na końcówce albo przy elemencie pomiarowym umieszczonym wyżej w korpusie.
Długości całej sondy nie dodaje się automatycznie do wyniku pomiaru zwierciadła. Odczyt wykonuje się zgodnie z punktem zerowym zdefiniowanym przez producenta.
Świstawki hydrogeologiczne dostępne w naszej ofercie wykorzystują taśmy lub kable o precyzyjnym znakowaniu. W wybranych świstawkach Solinst podziałka wynosi 1 mm. Świstawki Spohr mają standardowo oznaczenia centymetrowe, natomiast znakowanie milimetrowe jest dostępne jako opcja.
Podziałka określa rozdzielczość odczytu. Dokładność całej procedury terenowej zależy również od stabilności zwierciadła, stanu taśmy, sposobu prowadzenia sondy oraz zachowania stałego punktu odniesienia.
Gdzie stosuje się świstawkę?
Elektroniczne świstawki są przeznaczone przede wszystkim do pomiarów w:
- studniach eksploatacyjnych,
- studniach obserwacyjnych,
- piezometrach,
- otworach hydrogeologicznych,
- otworach kontrolnych,
- odwiertach badawczych,
- ujęciach wód podziemnych.
Świstawka pozwala określić statyczne zwierciadło wody przed uruchomieniem pompy. Może być też używana do punktowych odczytów zmian poziomu podczas próbnego pompowania. Każdy taki wynik należy powiązać z godziną pomiaru, czasem od rozpoczęcia pompowania i aktualnym natężeniem poboru.
Urządzenie służy również do terenowej kontroli automatycznych rejestratorów poziomu wody. Pomiar ręczny umożliwia zestawienie aktualnej głębokości ze wskazaniem czujnika ciśnienia. Nie zastępuje jednak monitoringu ciągłego, ponieważ przedstawia stan zwierciadła wyłącznie w chwili wykonania odczytu.
Jak wykonać pomiar świstawką?
1. Skontroluj urządzenie
Przed rozpoczęciem pracy sprawdź:
- stan sondy,
- czystość elektrod,
- powierzchnię taśmy lub kabla,
- czytelność oznaczeń,
- miejsca połączeń,
- działanie sygnalizacji,
- poziom naładowania baterii.
Taśma nie powinna mieć przetarć, zagięć ani trwałych odkształceń. Uszkodzona podziałka utrudnia jednoznaczny odczyt.
Jeśli miernik ma tester baterii, uruchom go przed opuszczeniem sondy. Test elektroniki nie sprawdza jednak całego obwodu wraz z taśmą i czujnikiem. Z tego powodu sondę należy dodatkowo zanurzyć w wodzie wodociągowej. Prawidłowa reakcja obejmuje uruchomienie sygnału świetlnego i akustycznego.
2. Oceń warunki w otworze
Przy pomiarze statycznego zwierciadła pompa musi być wyłączona. Po zakończeniu poboru woda potrzebuje czasu na odbudowę. Długość stabilizacji zależy od konstrukcji studni, właściwości warstwy wodonośnej, intensywności wcześniejszego pompowania oraz celu badania.
Sprawdź też, czy w otworze znajdują się pompa, przewody zasilające, rura tłoczna albo inne elementy mogące utrudnić swobodne prowadzenie sondy.
3. Ustal punkt odniesienia
Pomiar wykonuj zawsze z tego samego miejsca. Punkt odniesienia najczęściej wyznacza się na górnej krawędzi rury osłonowej lub stałej obudowy studni.
Punkt powinien być:
- trwale oznaczony,
- łatwy do ponownego odnalezienia,
- opisany w dokumentacji,
- dostępny podczas kolejnych pomiarów.
Nie należy wykorzystywać przypadkowej krawędzi ani zdejmowanej pokrywy. Zmiana miejsca przyłożenia taśmy może zostać błędnie zinterpretowana jako zmiana położenia zwierciadła.
4. Opuść sondę
Rozwijaj taśmę równomiernie. Sonda powinna poruszać się swobodnie i możliwie pionowo. Unikaj skręcania taśmy, uderzania czujnika o wyposażenie studni oraz tarcia o ostre krawędzie.
W pobliżu przewidywanego poziomu wody zmniejsz prędkość opuszczania. Gwałtowne zanurzenie może wzbudzić powierzchnię cieczy i utrudnić ustalenie miejsca aktywacji.
Prowadnica ogranicza tarcie o obudowę oraz pomaga utrzymać taśmę w stałym położeniu. Trzeba jednak sprawdzić, czy jej zastosowanie wymaga korekty odczytu. Przykładowo prowadnica stosowana w miernikach Solinst przesuwa miejsce odczytu o 6 cm.
5. Potwierdź moment kontaktu z wodą
Po pojawieniu się sygnału zatrzymaj opuszczanie. Powoli unieś sondę do zaniku sygnalizacji, a następnie ponownie ją opuść.
Wykonaj kilka krótkich przejść przez powierzchnię wody. Powtarzalne pojawianie się i zanikanie sygnału w tym samym miejscu potwierdza prawidłowość wskazania. Pojedynczy, krótkotrwały impuls może wynikać z kontaktu z kroplą, wilgotną ścianą albo pianą.
6. Odczytaj głębokość
Odczyt wykonaj w oznaczonym punkcie odniesienia, bez zmiany położenia taśmy. Jeśli używasz prowadnicy, uwzględnij korektę wskazaną w instrukcji konkretnego miernika.
Zapis pomiarowy powinien obejmować:
- oznaczenie studni lub piezometru,
- datę i godzinę,
- punkt odniesienia,
- głębokość do zwierciadła,
- oznaczenie miernika,
- stan pracy pompy,
- zastosowane korekty,
- wynik odczytu kontrolnego,
- informacje o pianie, turbulencjach lub osadach.
Pomiar w zbiorniku na deszczówkę
Kontaktową świstawkę można wykorzystać również w dostępnym zbiorniku na deszczówkę, jeśli instrukcja danego modelu dopuszcza takie zastosowanie. Sonda musi mieścić się w otworze rewizyjnym, a zgromadzona woda powinna mieć przewodność wystarczającą do zamknięcia obwodu.
Punkt odniesienia wyznacz na stałym elemencie szybu lub obudowy, nie na zdejmowanej pokrywie. Przed pomiarem wyłącz pompę i, o ile to możliwe, zatrzymaj dopływ wody.
Sondę opuszczaj z dala od rury wlotowej, pływaka, pompy, przewodów oraz mokrej ściany zbiornika. Woda spływająca po powierzchni może zwilżyć elektrody przed osiągnięciem właściwego zwierciadła i spowodować przedwczesne uruchomienie sygnału. Wynik potwierdź przez kilkukrotne, powolne przejście sondy przez granicę kontaktu z wodą.
Punkt odniesienia i przeliczenia
Stały punkt odniesienia umożliwia porównywanie wyników z różnych terminów. Sam odczyt z taśmy pokazuje wyłącznie odległość do zwierciadła względem miejsca przyłożenia.
Jeśli obudowa zostanie podwyższona, skrócona albo wymieniona, trzeba określić różnicę wysokości między starym a nowym punktem. Bez takiej korekty późniejsze wyniki nie będą tworzyć spójnej serii.
W dokumentacji należy zapisać: położenie punktu, sposób jego oznaczenia, rzędną, jeśli została wyznaczona geodezyjnie, datę ewentualnej zmiany, wartość zastosowanej korekty.
Jak sprawdzić poprawność wskazań?
Elektroniczna sygnalizacja w dużym stopniu ogranicza wpływ operatora. Kontrola wyniku nadal jest potrzebna przy pomiarach seryjnych, monitoringu i pracy w trudnych warunkach.
Poprawny odczyt powinien pojawiać się w tym samym miejscu podczas kolejnych, powolnych przejść sondy przez zwierciadło.
Sprawdzenie obejmuje:
- test urządzenia w wodzie wodociągowej,
- kilkukrotne potwierdzenie granicy sygnału,
- kontrolę zaniku sygnalizacji po wynurzeniu,
- ponowne wykonanie odczytu,
- sprawdzenie punktu odniesienia,
- ocenę stabilności zwierciadła,
- kontrolę stanu taśmy i sondy,
- porównanie wyniku z wcześniejszą serią.
Nie istnieje jedna dopuszczalna różnica właściwa dla wszystkich pomiarów. Wymagana zgodność zależy od celu badania, warunków w otworze, podziałki taśmy oraz metodyki projektu.
Nietypowy wynik nie zawsze oznacza usterkę. Zmiana może być skutkiem pompowania, opadów, sezonowych wahań zasilania warstwy wodonośnej albo pracy pobliskiego ujęcia. Odczyt wyraźnie odbiegający od wcześniejszych danych wymaga jednak powtórzenia i zapisania warunków terenowych.
Skąd biorą się błędy pomiaru?
Falowanie powoduje naprzemienne zanurzanie i wynurzanie elektrod. Sygnał może wtedy pojawiać się i zanikać mimo nieruchomej taśmy.
Gęsta, wilgotna piana może doprowadzić do aktywacji sondy przed osiągnięciem właściwej tafli. Podobny efekt daje woda spływająca po ścianie piezometru.
W takiej sytuacji:
- ogranicz ruch w otworze,
- wyłącz pompę, jeśli badanie dotyczy poziomu statycznego,
- odczekaj na uspokojenie powierzchni,
- opuszczaj sondę wolniej,
- wyreguluj czułość, jeśli miernik ma taką funkcję,
- potwierdź wynik przez kilka przejść przez granicę sygnału.
Jeżeli zwierciadło pozostaje niestabilne, zapisz rozrzut odczytów i warunki pomiaru. Nie należy wybierać przypadkowej wartości, tylko dlatego, że pojawiła się jako pierwsza.
Osady i zanieczyszczenia
Osad na sondzie może izolować elektrody. Sygnał pojawia się wtedy z opóźnieniem albo nie występuje mimo zanurzenia czujnika.
Wilgotny, przewodzący nalot może wywołać efekt przeciwny. Obwód pozostaje zamknięty po wynurzeniu, a sygnalizacja nie zanika.
Przed zmianą czułości:
- wyjmij sondę,
- usuń osad,
- osusz elektrody,
- sprawdź miernik w wodzie wodociągowej,
- ponownie wykonaj pomiar.
Brak sygnału może też wynikać z bardzo niskiej przewodności badanej wody. Jeśli urządzenie działa podczas testu w wodzie wodociągowej, ale nie reaguje w otworze, właściwości cieczy stanowią jedną z możliwych przyczyn.
Problemy w użyciu i rozwiązania
Diagnostykę prowadź od najprostszych przyczyn.
- Sprawdź, czy miernik jest włączony.
- Zwiększ czułość, jeśli urządzenie ma regulator.
- Skontroluj baterię.
- Zanurz sondę w wodzie wodociągowej.
- Oczyść i osusz elektrody.
- Obejrzyj taśmę, kabel oraz połączenia.
- Uwzględnij niską przewodność cieczy.
Jeśli tester baterii działa, ale zanurzenie sondy nie uruchamia sygnału, problem może dotyczyć czujnika, taśmy albo połączenia między sondą i układem elektronicznym.
Sygnał utrzymujący się w powietrzu może wskazywać na obecność wody między elektrodami, przewodzący osad lub uszkodzenie izolacji. Po oczyszczeniu i wysuszeniu sondy wykonaj ponowny test. Dalsze występowanie sygnału wymaga diagnostyki serwisowej.
Zacinanie podczas pomiaru
Sonda może zatrzymać się na:
- zwężeniu rury,
- osadzie,
- przewodzie pompy,
- rurze tłocznej,
- połączeniu elementów obudowy,
- innym wyposażeniu otworu.
Problem może też powodować skręcona taśma, nierówna krawędź albo zbyt duża średnica czujnika.
Nie należy szarpać zestawu. Gwałtowne wyciąganie grozi uszkodzeniem taśmy, sondy lub instalacji umieszczonej w studni.
W razie oporu:
- lekko unieś sondę,
- zmień położenie taśmy na krawędzi,
- ponownie opuszczaj ją powoli,
- użyj prowadnicy,
- sprawdź geometrię otworu,
- rozważ zastosowanie węższej sondy.
Jeśli zatrzymanie regularnie występuje na tej samej głębokości, przyczyna prawdopodobnie znajduje się w otworze. Dalsza praca wymaga rozpoznania przeszkody.
Czyszczenie i konserwacja świstawki
Po zakończeniu pomiaru usuń z sondy i taśmy wodę, osady oraz pozostałe zanieczyszczenia. Wilgotnego urządzenia nie należy przechowywać przez długi czas w zamkniętej torbie.
Do rutynowego czyszczenia stosuje się wodę i łagodny, nieabrazyjny detergent dopuszczony przez producenta. Bębna z elektroniką nie wolno zanurzać.
Materiały ścierne mogą być używane wyłącznie na elementach i w sposób wskazany w instrukcji danego modelu. Przykładowo producent może dopuścić delikatne oczyszczenie metalowego styku sondy, ale ta sama metoda mogłaby uszkodzić izolację albo powłokę innego czujnika.
Przy pracy w kilku studniach potrzebna może być dekontaminacja. Jej celem jest ograniczenie przenoszenia osadów, mikroorganizmów i substancji chemicznych między punktami pomiarowymi.
Regularna kontrola obejmuje:
- czystość elektrod,
- stan taśmy i oznakowania,
- miejsca połączeń,
- mocowanie sondy,
- działanie hamulca bębna,
- sygnał świetlny i akustyczny,
- stan baterii,
- obecność wilgoci w obudowie.
Dobór świstawki zależy od głębokości i średnicy otworu, obecności pompy, wymaganej podziałki oraz warunków pomiarowych. W Aquaterra oferujemy modele z płaską taśmą, mierniki z wąskimi sondami na kablu oraz urządzenia przeznaczone do rutynowej pracy w studniach i piezometrach. Dobór właściwej świstawki możesz skonsultować z naszym zespołem, aby dopasować urządzenie do konkretnego zastosowania.
